Контрольная капиллярная течь предназначена для настройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности.
Принцип действия капиллярной контрольной течи основан на истечении контрольного газа через стеклянный капилляр.

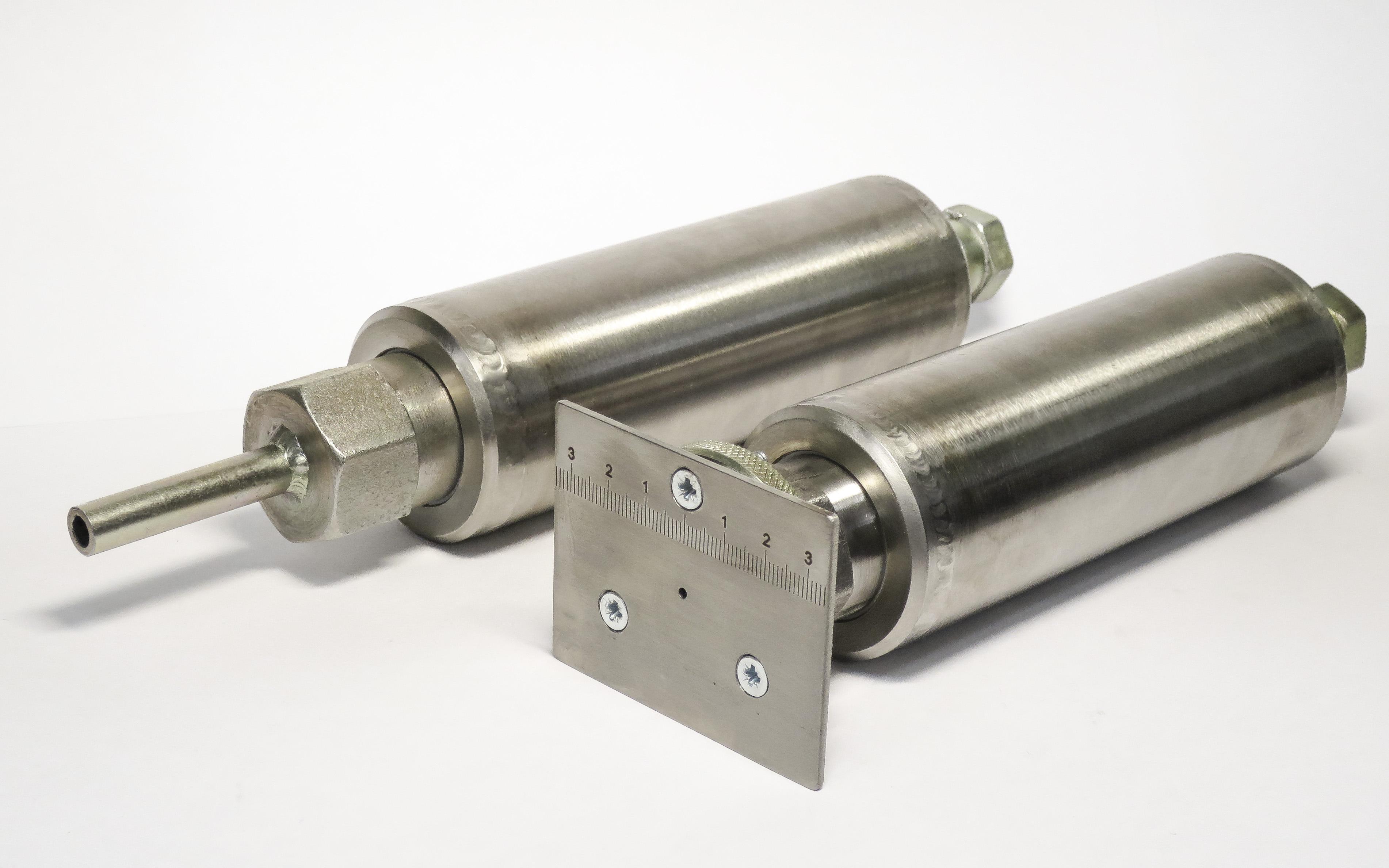

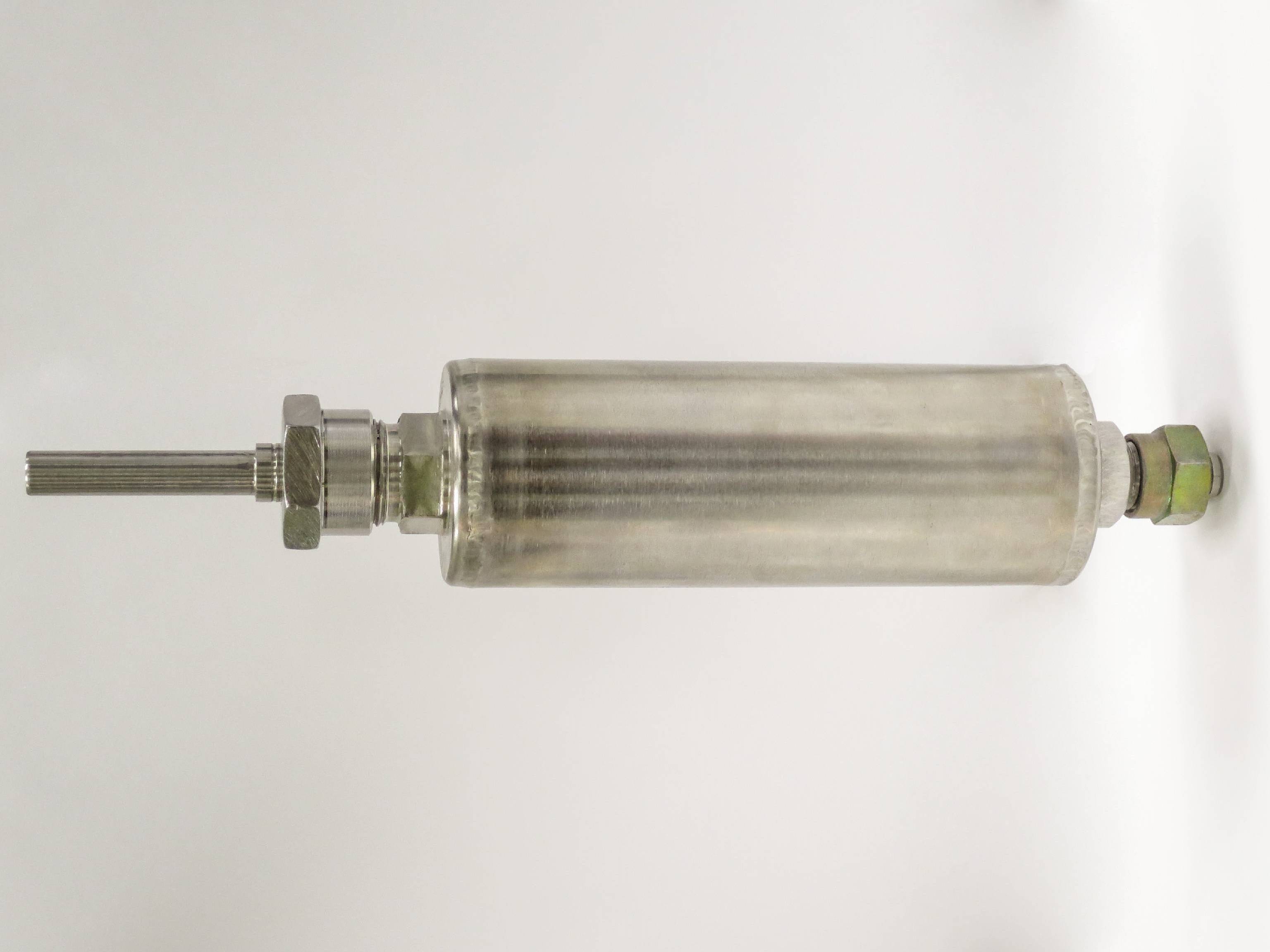

Конструктивно контрольная течь представляет собой корпус (3), служащий емкостью для контрольного газа, заправочный клапан (4), предназначенный для заполнения течи контрольным газом, с заглушкой (5) и патрубка (1) диаметром 10 мм - для присоединения контрольной течи к испытываемой системе (исполнение 1) или линейки (2) - для определения скорости перемещения щупа течеискателя и величины негерметичности (исполнение 2).
Присоединительный патрубок по требованию заказчика может быть изменен. Штуцер на за-правочном клапане – ниппельное соединение с резьбой М16×1,5.

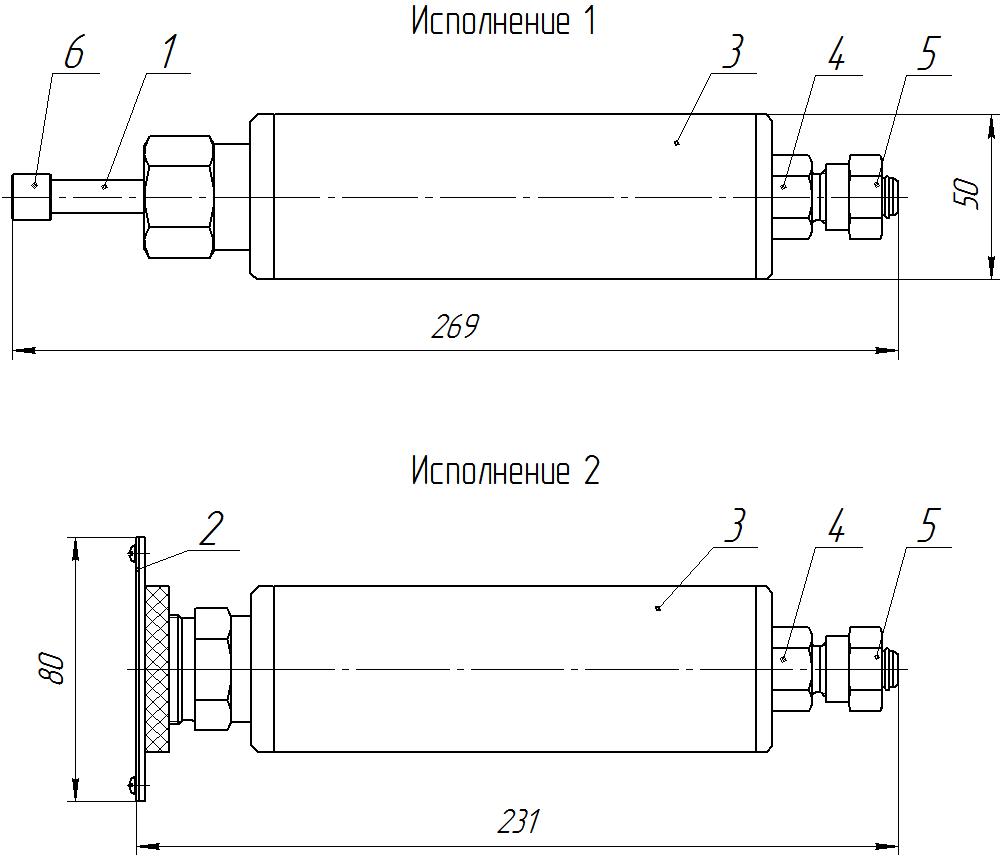

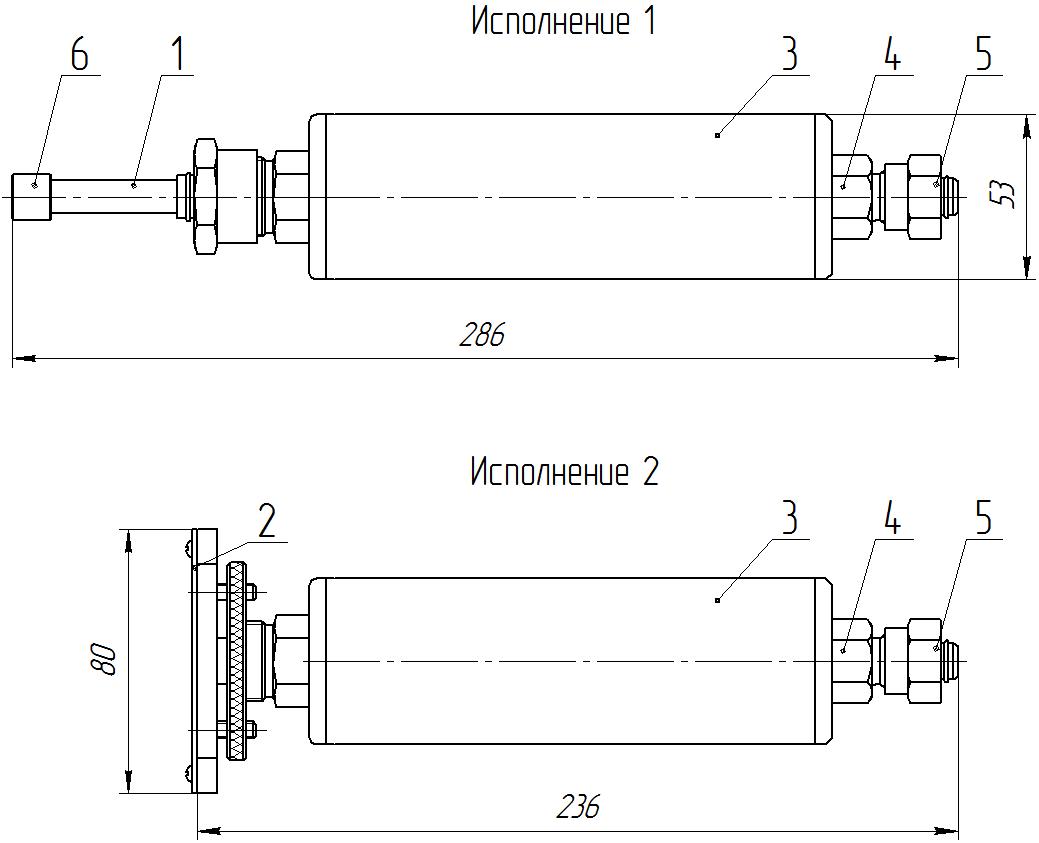

1 – патрубок для присоединения к испытуемой системе или барокамере; 2 – линейка для настройки щупа; 3 – корпус; 4 – заправочный клапан; 5, 6 – заглушка

Технические  характеристики	924.63.296.00.000	924.63.325.00.000
Контрольный газ	гелий, элегаз, азот, аргон и другие неагрессивные газы
Диапазон потока контрольного газа*, м3×Па/с	от 6,67×10–7 до 1,33×10–5	от 1,33×10–8 до 1,33×10–5
Погрешность измерения потока, %	± 30
Диапазон рабочего давления газа, МПа	от 0,1 до 1,0
Температурная поправка потока газа	1,0 % на 1 °С
Максимальные габаритные размеры, мм: исполнение 1 исполнение 2	80×236 Ø 53×286	80×231 Ø 50×269
Масса, не более, кг	1,3	1,0

* Контрольная течь изготавливается с потоком контрольного газа по требованию заказчика.
Периодичность калибровки контрольной течи в зависимости от величины потока газа.
