ТЕЧЬ КОНТРОЛЬНАЯ ГАЗОВАЯ С МАНОМЕТРОМ (КТМ)

Контрольная течь газовая с манометром 924.63.306.00.000 предназначена для настройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности.

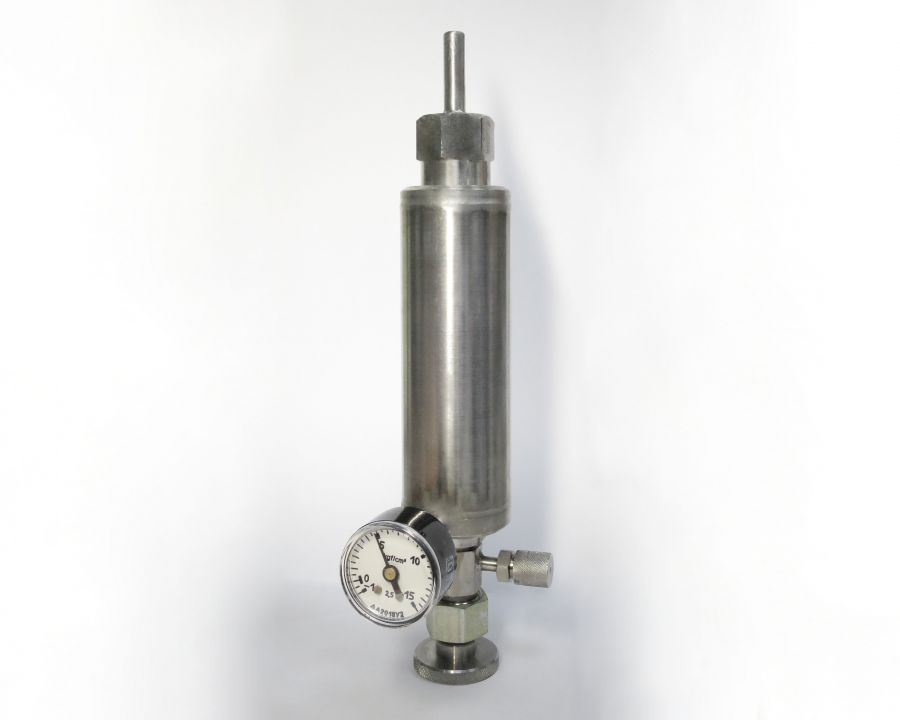

Принцип действия контрольной течи с манометром (КТМ) основан на истечении контрольного газа через стеклянный капилляр или проницаемый элемент. Конструктивно контрольная течь (рис.1) состоит из корпуса (2) с манометром (3), показывающим давление кон-трольного газа внутри корпуса; вентиля (4) с заправочным штуцером (5), предназначенного для заполнения течи контрольным газом, и линейной шкалы (6) для настройки щупа течеискателя (или патрубка (1) для присоединения контрольной течи к испытываемой системе).
Заправочный штуцер выполнен в виде ниппельного соединения с резьбой М12×1,25 (возможна замена по требованию заказчика).

Линейная шкала предназначена  для настройки щупа течеискателя (возможна установка патрубка для присоединения к испытуемой системе диаметром 10 мм или замена по требованию заказчика).

Применение контрольных течей с манометром позволяет:

- по визуальному наблюдению на манометре за давлением газа в корпусе течи определять поток контрольного газа по калибровочному графику (пример представлен на рис. 2), прилагаемому к паспорту на контрольную течь.

- своевременно получить информацию о необходимости заполнения течи контрольным газом, если значение потока контрольного газа меньше требуемого.

Исполнение 1


 Исполнение 2

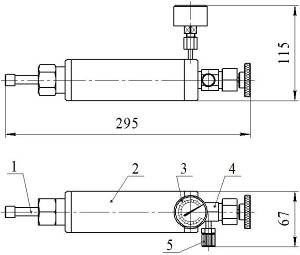

1 – патрубок для присоединения к испытываемой системе; 2 – корпус;  3 – манометр;  4 – вентиль;  5 – заправочный штуцер с заглушкой; 6 – линейная шкала для настройки щупа течеискателя

Рисунок 1 – Контрольная течь с манометром


Рисунок 2 – Калибровочный график

 Техническая  характеристика  контрольной  течи:



  • - контрольный газ гелий, элегаз, азот, аргон  и др. неагрессивные газы;
  • - диапазон потока контрольного газа*, м3×Па/с……………………...от 1,33×10–8 до 1,33×10–4;
  • - погрешность измерения потока, % ............................± 30;
  • - рабочее давления газа, Па.............от 9,81×104 до 9,81×105;
  • - температурная поправка потока газа ......................................................1,0 % на 1 °С;
  • - максимальные габаритные размеры, мм.......................................................295×115×67;
  • - масса, не более, кг..........................................................1,3;
  • - межкалибровочный интервал, год ……………..………1

* Изменением давления в зависимости от применяемого капилляра перекрывается 1 – 2 порядка потока контрольного газа течи.  При изготовлении контрольных течей с потоком менее 6,67×10–8 м3×Па/с калибровочный график может не прилагаться, а представлено одно значение давления, при котором проведена калибровка,  и определенное   значение потока.
