ТЕЧЬ ГАЗОВАЯ С ПЕРЕКРЫВАЕМЫМ КЛАПАНОМ

 Контрольная течь с перекрываемым клапаном 924.63.316.00.000 предназначена для на-стройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности и применяется в основном при потоках больше 1,33x10–7 м3xПа/с.
Принцип действия контрольной течи основан на истечении контрольного газа через стеклянный капилляр.
Конструктивно контрольная течь (рис.1) состоит из корпуса (3) с манометром (4), показывающим давление контрольного газа внутри корпуса; вентиля (5) с заправочным штуцером (6), предназначенного для заполнения течи контрольным газом; патрубка (1) для присоединения контрольной течи к испытываемой системе (или линейной шкалы (7) для настройки щупа течеискателя) и перекрываемого клапана (2).
 Заправочный штуцер выполнен в виде ниппельного соединения с резьбой М12x1,25 (возможна замена по требованию заказчика).
Патрубок, диаметром 10 мм, предназначен для присоединения к испытуемой системе (возможна замена по требованию заказчика).
Перекрываемый клапан служит для перекрытия потока контрольного газа, когда течь не используется, что позволяет продлить срок использования течи до следующей заправки.

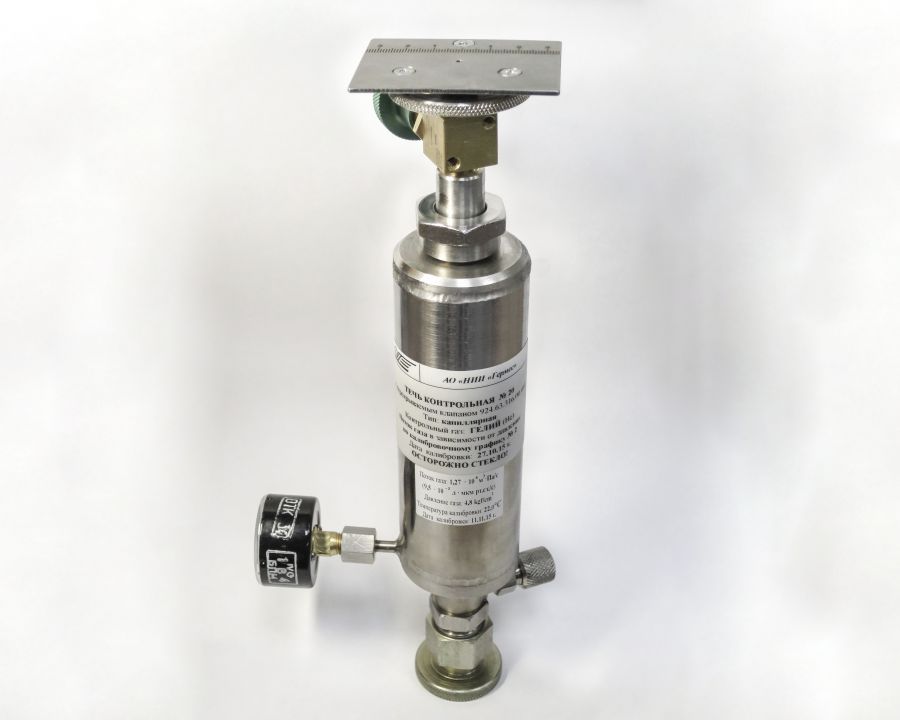

На штуцер контрольной течи вместо перекрываемого клапана может устанавливаться линейная шкала для на-стройки щупа течеискателя.

Применение контрольной течи позволяет:

  • - по визуальному наблюдению на манометре за давлением газа в корпусе течи определять поток контрольного газа по калибровочному графику (пример представлен на рис. 2), прилагаемому к паспорту на контрольную течь;

  • - своевременно получить информацию о необходимости заполнения течи контрольным газом, если значение потока контрольного газа меньше требуемого;

  • - перекрывать поток контрольного газа, когда течь не используется.

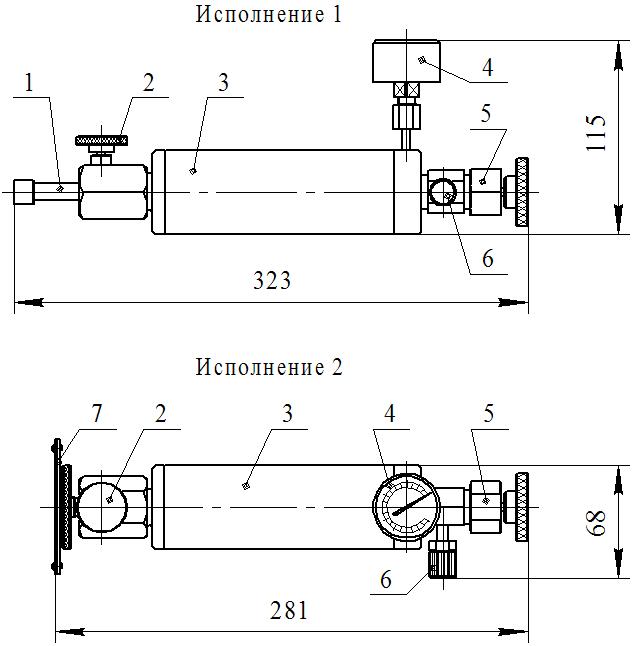

1 – патрубок; 2 – перекрываемый клапан; 3 – кор-пус; 4 – манометр; 5 – вентиль заправочный; 6 – заправочный штуцер с заглушкой; 7 – линейная шкала
Рис.1 – Контрольная течь с перекрываемым
клапаном
 Техническая характеристика контрольной течи:
- контрольный газ .........................гелий, элегаз, азот, аргон и др. неагрессивные газы;
- диапазон потока контрольного газа*, м3xПа/с............................... от 1,33x10–7 до 1,33x10–4;
- погрешность измерения потока, % .................................. ±30;
- рабочее давления газа, Па .................. от 9,81x104 до 9,81×105;
- температурная поправка потока газа .......................................................... 1,0 % на 1ºС;
- максимальные габаритные размеры, мм ........................................................... 305x132x75;
- масса, не более, кг.................................................................1,3;
- межкалибровочный интервал, год .................................1
____________________
* Изменением давления в зависимости от применяемого капилляра пере-крывается 1 – 2 порядка потока контрольного газа течи.

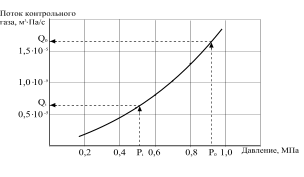

Рисунок 2 – Калибровочный график
 316 2

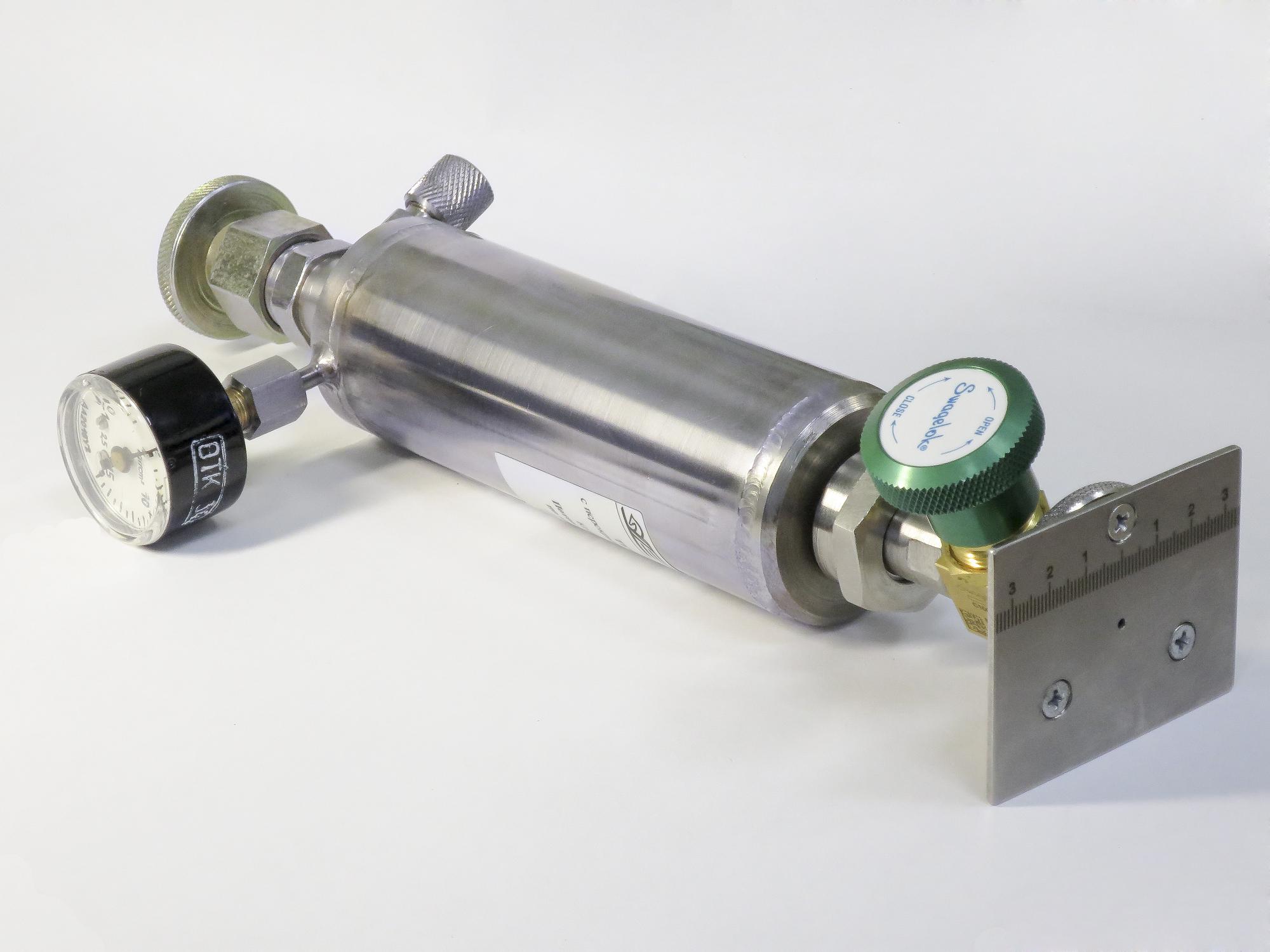

Фотография течи  924.63.316.00.000 с клапаном компании Swagelock (исполнение 2)
