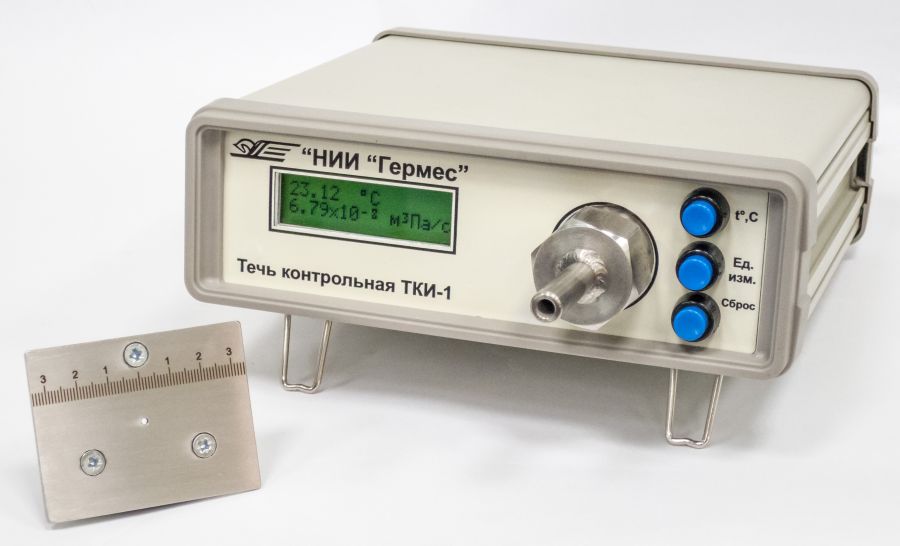

ТЕЧЬ КОНТРОЛЬНАЯ С ИНДИКАЦИЕЙ ПОТОКА (ТКИ-1)

Контрольная течь газовая с индикацией потока 924.63.343.00.000 предназначена для на-стройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности.
Принцип действия контрольной течи с индикацией потока (ТКИ-1) основан на истечении контрольного газа через стеклянный капилляр или проницаемый элемент.

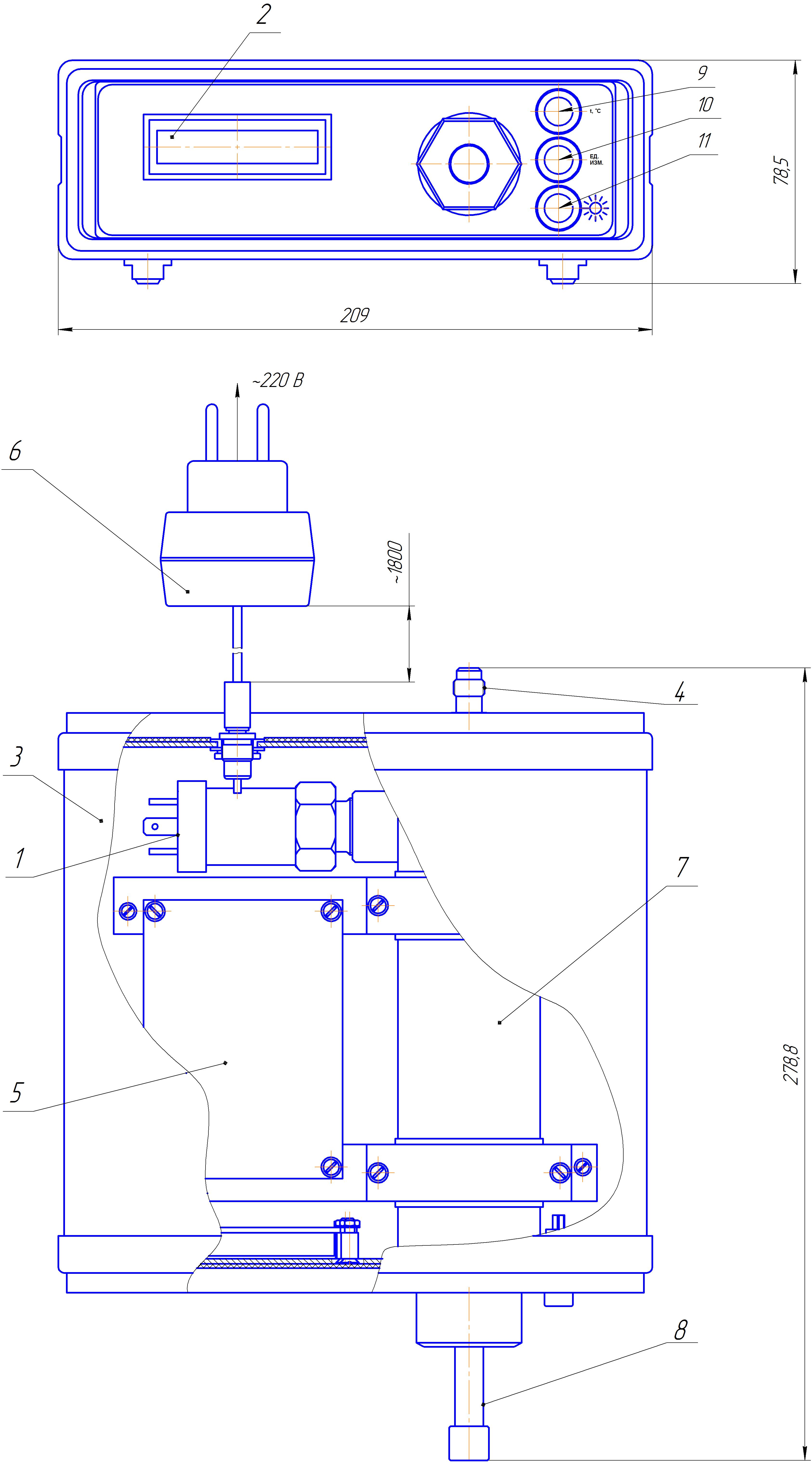

Конструктивно контрольная течь с индикацией потока (рис.1) состоит из: корпуса (3), дисплея (2), клапана (4), баллона с контрольным газом (7), присоединенным к нему датчиком давления (1), электронной платы (5), блока питания (6), кнопок управления (9-11), а также патрубка (8) для присоединения контрольной течи к испытываемой системе (исполнение 1).
Заправочный клапан (4) (клапан Шредера) выполнен в виде ниппельного соединения с резь-бой 1/4" и предназначен для заполнения течи контрольным газом. Возможна установка линейной шкалы для настройки щупа течеискателя, клапана перекрывающего поток контрольного газа, когда течь не эксплуатируется.

Применение контрольных течей с индикацией потока позволяет:

  • - определять текущие значения потока контрольного газа, температуры и давления контрольной течи;
  • - своевременно получить информацию о необходимости заполнения течи контрольным газом, если значение потока контрольного газа меньше требуемого;
  • - отображать на дисплее величину потока в различных единицах измерения (м3×Па/с, л×мкм рт.ст./с и т.п.).
  • - определять достоверное значение потока без учета температурного коэффициента (без температурной поправки).

 Исполнение 1 image023

1 –датчик давления; 2 – дисплей; 3 - корпус;  4 – заправочный клапан; 5 – электронная плата; 6 – блок питания; 7 – баллон с контрольным газом; 8 – патрубок; 9-11 – кнопки управления.

Рисунок 1 – Контрольная течь с индикацией потока

 Техническая  характеристика  контрольной  течи:



  • - контрольный газ ……………....гелий, элегаз, азот, аргон и др. неагрессивные газы;
  • - диапазон потока контрольного газа*, м3×Па/с……………………...от 1,33×10–7 до 1,33×10–4;
  • - погрешность калибровки, % ………...........................± 30;
  • - рабочее давления газа, Па...........от 19,62×104 до 9,81×105;
  • - диапазон рабочих температур, °С……….…...от 10 до 35;
  • - максимальные габаритные размеры, мм.................................................278,8´209´78,5;
  • - масса, не более, кг...........................................................2,5;
  • - межкалибровочный интервал **, год ………………….…1.

* Изменением давления в зависимости от применяемого капилляра перекрывается 1 – 2 порядка потока контрольного газа течи.

** внеочередной калибровки – не менее 1 раза в год; периодической калибровки – 1 раз в 3 года.
