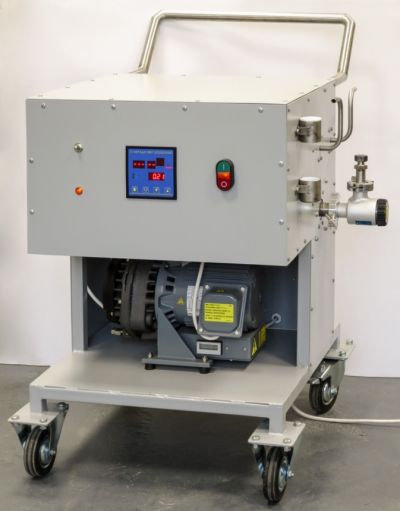

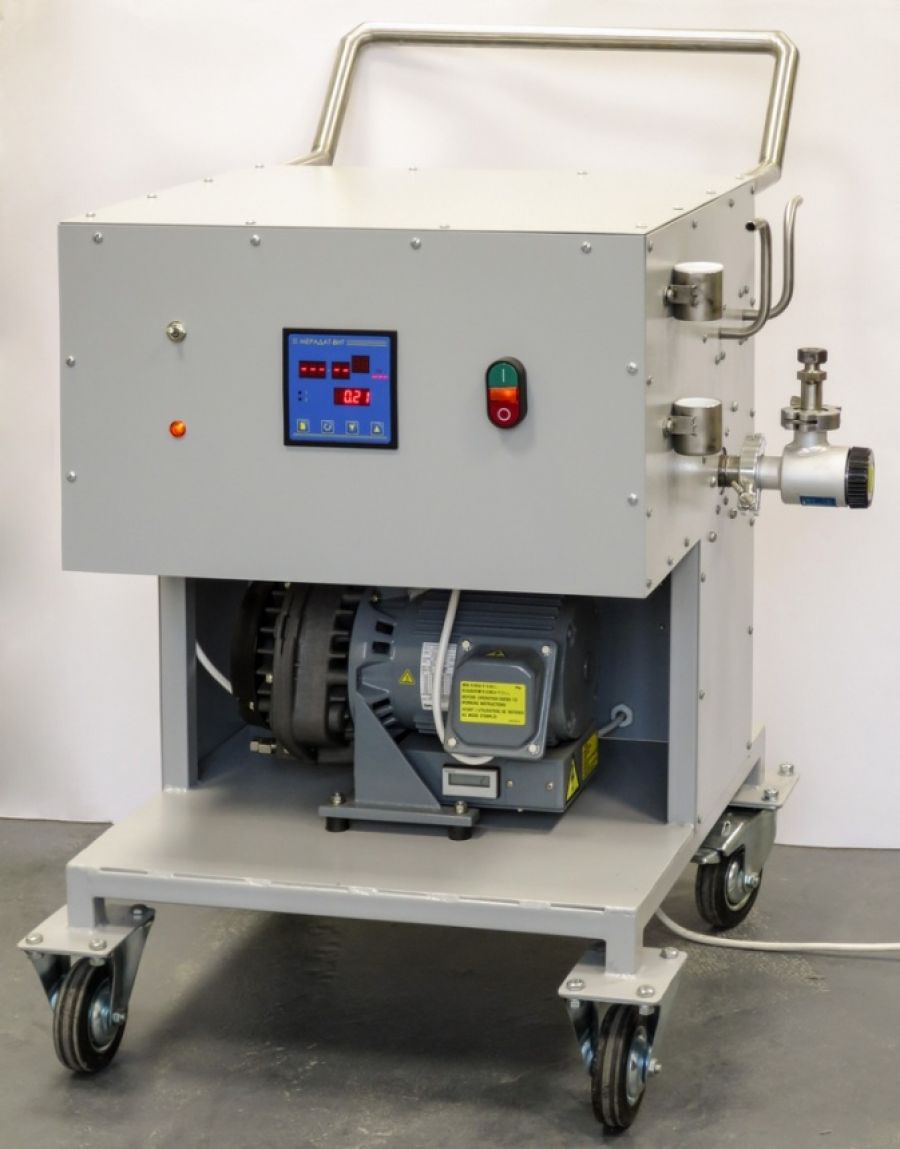

БЛОК ВАКУУМИРОВАНИЯ БВ-1

"Блок вакуумирования" предназначен для вакуумирование емкостей и магистралей объемом до 1,2 м3 до остаточного давления (1,5...3,7)•10-2 мм рт.ст.
Блок позволяет измерять, регистрировать и выводить на цифровую панель остаточное вакуумметрическое давление в откачиваемых объектах в диапазоне от 10-3 мм рт.ст. до 75 мм рт.ст. (0,2 мм рт. ст. *).

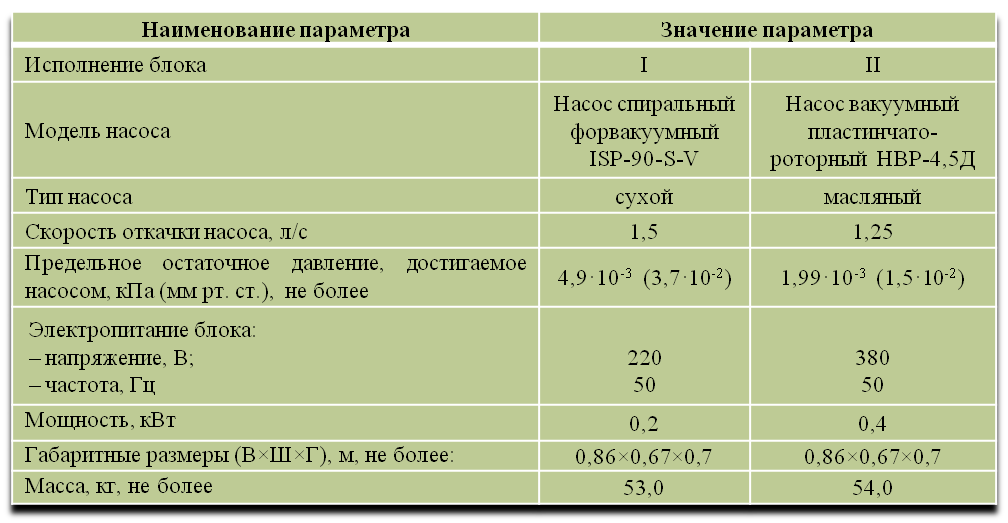

Блок выпускается в двух исполнениях.
Блок изготовлен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 и предназначен для эксплуатации при температуре воздуха от 10°С до 35°С и относительной влажности воздуха от 65 до 80 %.
Блок может быть использован для испытаний на герметичность в качестве откачного устройства для течеискателя ТП-3.
Габариты блока позволяют размещать на верхней столешнице масс-спектрометрический течеискатель ТИ1-50.
Комплектация блока может быть изменена по согласованию с заказчиком.
* Для преобразователей манометрических тепловых ПМТ-2, ПМТ-4М.

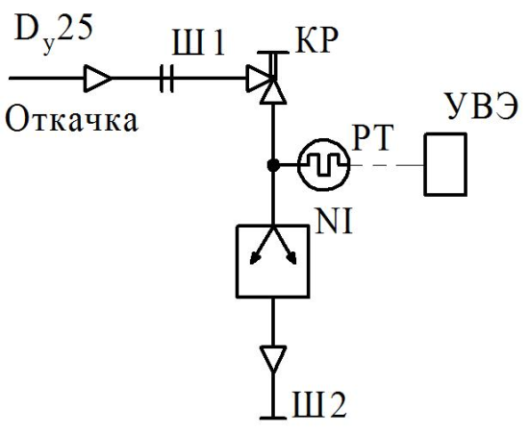

Схема принципиальная исполнения 1
NI – насос вакуумный;
РТ – преобразователь манометрический тепловой;
УВЭ – вакуумметр Мерадат;
КР – клапан ручной;
Ш1, Ш2 - штуцера присоединительные с KF-фланцами
Применение блока вакуумирования БВ-1 в качестве откачного устройства течеискателя плазменного ТП-3. Блок контроля герметичности БКГ-1

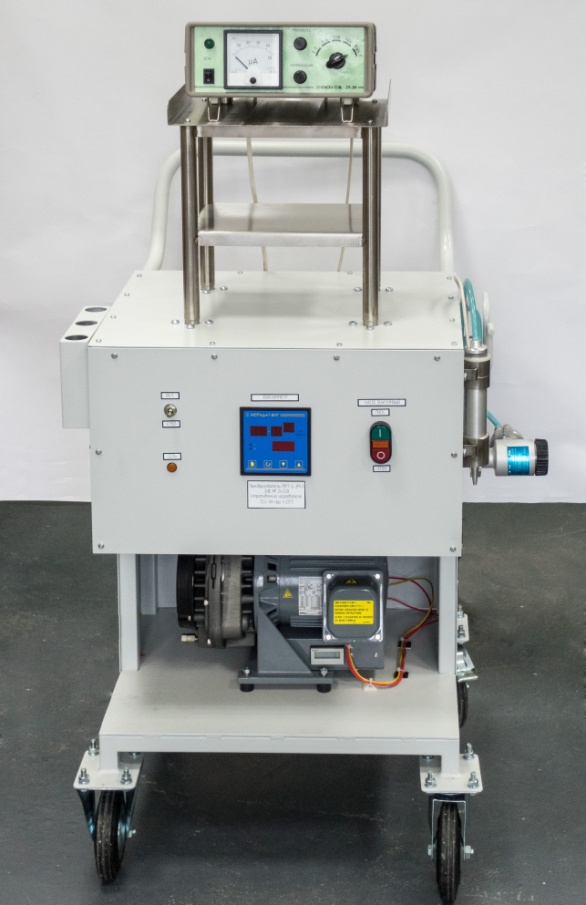

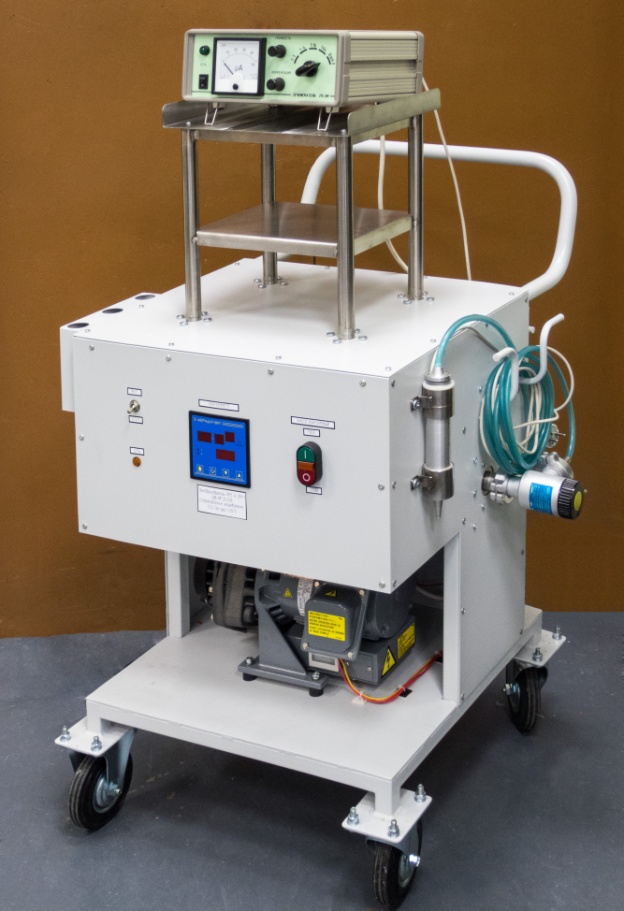

image0233 image022
Блок оснащен подставкой для течеискателя ТП-3, держателем для щупа, подставкой для течей.

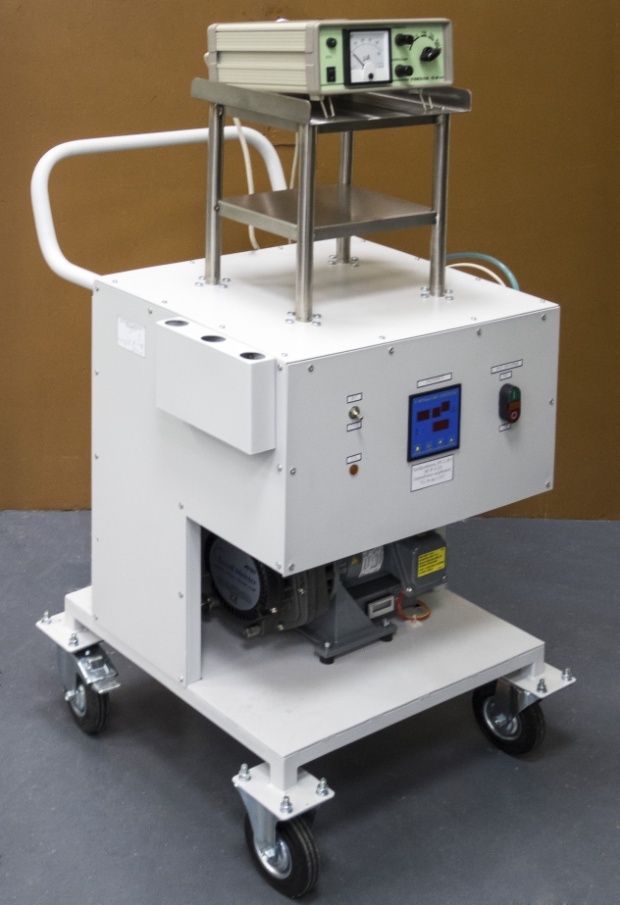

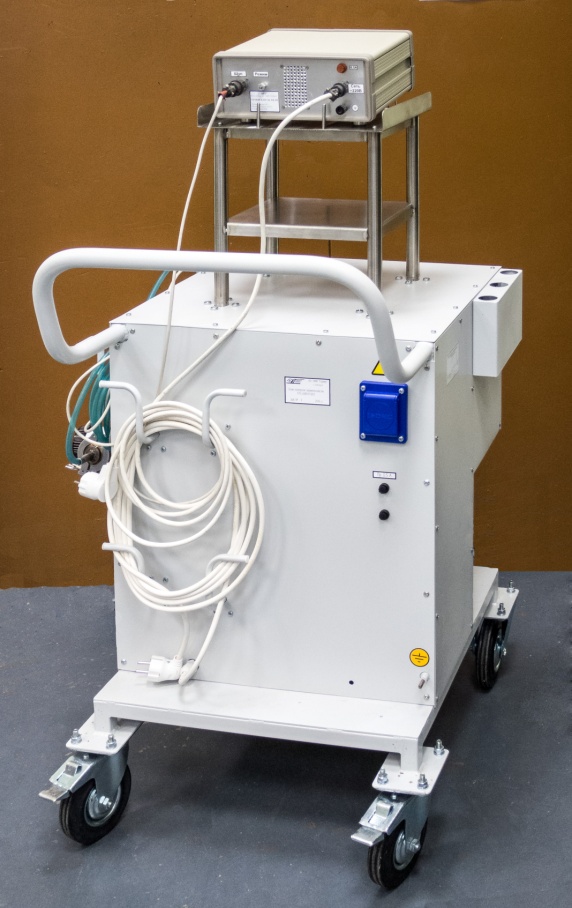

image0255 image0244
