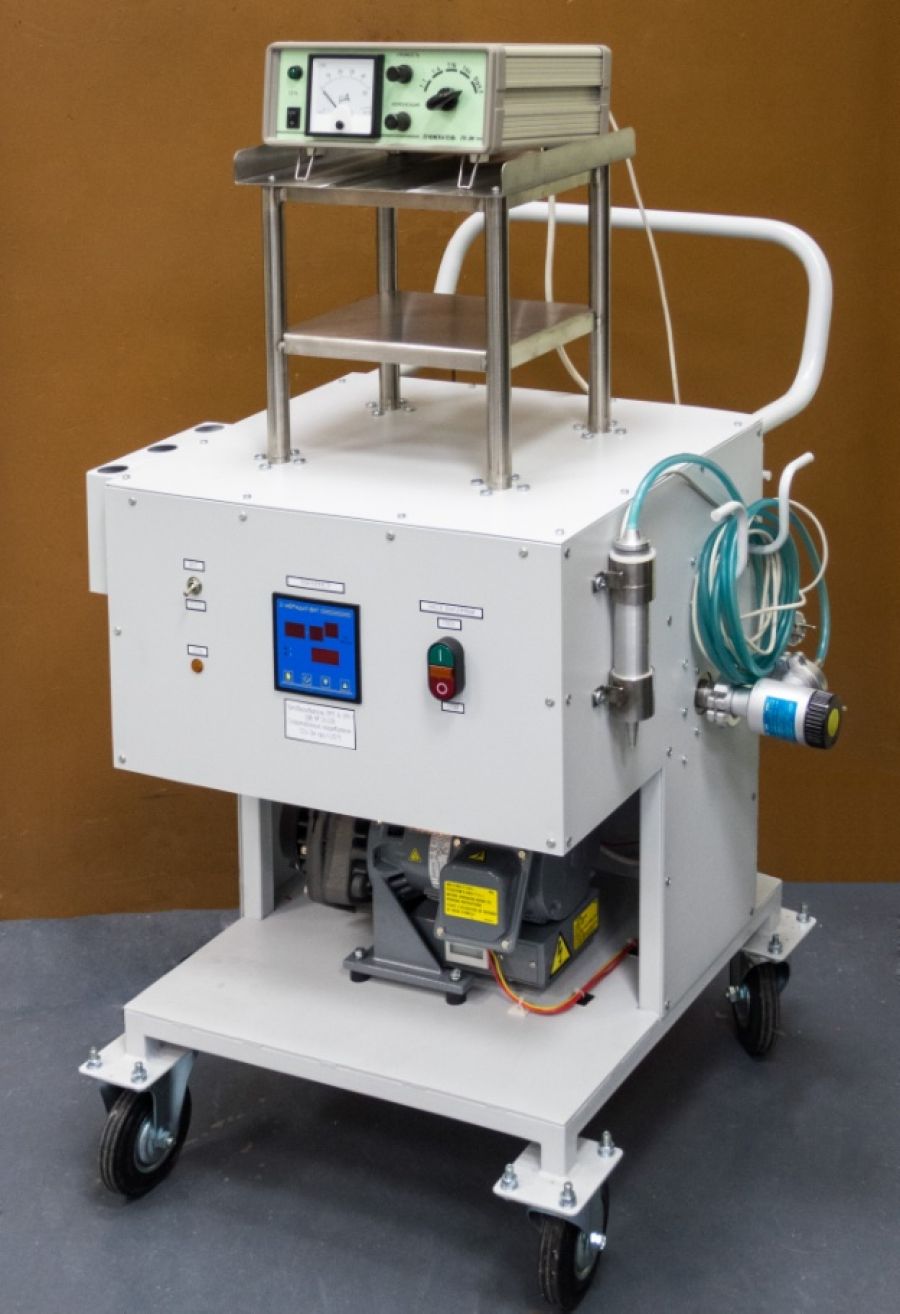

БЛОК КОНТРОЛЯ ГЕРМЕТИЧНОСТИ БКГ-1

Блок контроля герметичности БКГ-1 предназначен для испытаний на герметичность и обнаружения течей объектов, заполненных при давлении, превышающем атмосферное, пробным газом или смесью его с воздухом. В качестве индикатора утечки используется течеискатель плазменный ТП-3.

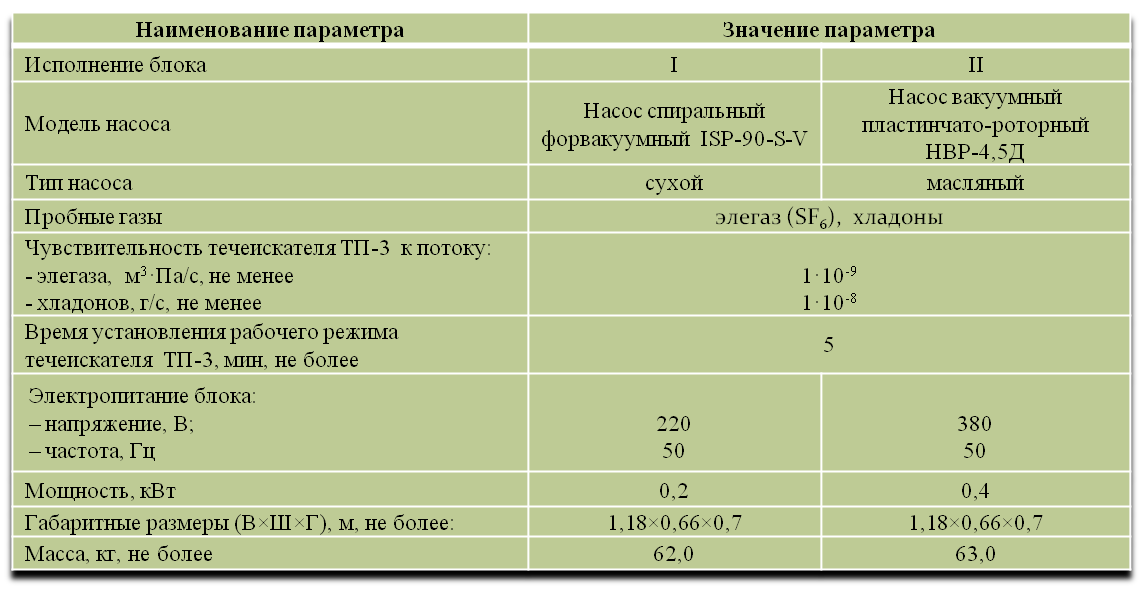

Блок выпускается в двух исполнениях.
Блок изготовлен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 и предназначен для эксплуатации при температуре воздуха от 10°С до 35°С и относительной влажности воздуха от 65 до 80 %.

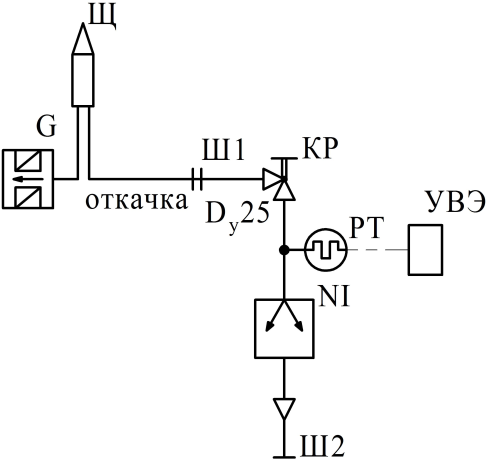

Схема принципиальная исполнения I
G – течеискатель плазменный;
Щ – щуп течеискателя
