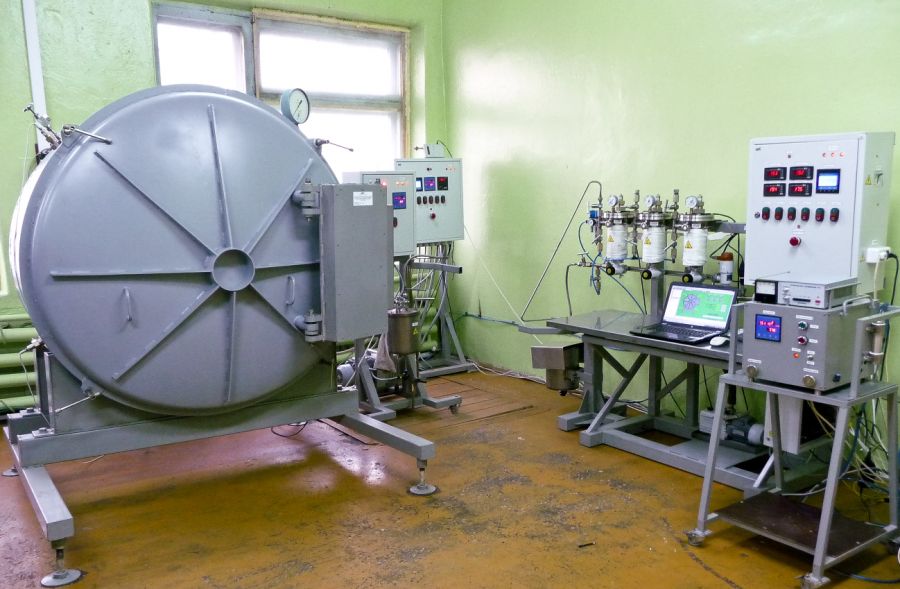

Установка предназначена для проведения испытаний на герметичность сборочных единиц (тепловых труб, термоплат и т.п.) тепловых контуров систем терморегулирования (СТР) по регистрации проникающих паров теплоносителей при изготовлении и заключительных испытаниях на герметичность.
Контроль проводится криогенно-вакуумным методом по накоплению при атмосферном давлении:
Контроль проводится криогенно-вакуумным методом по накоплению при атмосферном давлении:
- - теплоноситель ЛЗ-ТК-2 (ТУ 38.101388-79),
- - жидкий аммиак (ГОСТ 6221-90).

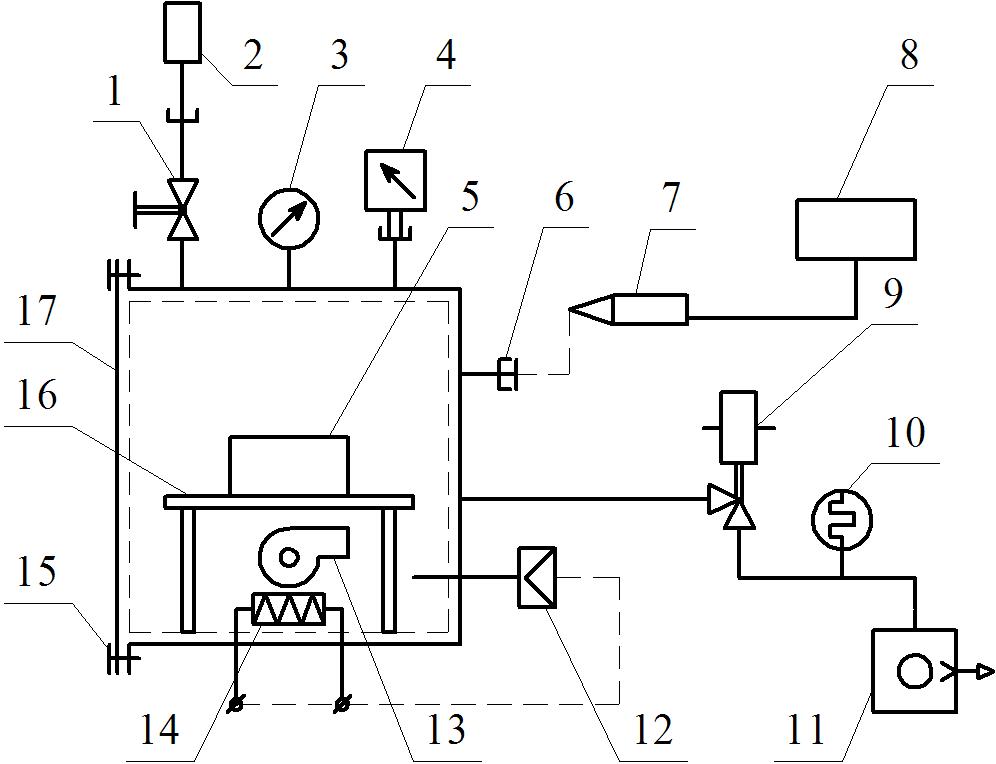

На схеме (рис. 1) обозначены: 1 – вентиль; 2 – течь контрольная; 3 – мановакуумметр; 4 – газоаналитический датчик; 5 – контролируемое изделие; 6 – штуцер для ввода щупа течеискателя; 7 – щуп течеискателя; 8 – течеискатель плазменный ТП-3; 9 – электромагнитный клапан; 10 – преобразователь давления; 11 – вакуумный насос; 12 – датчик температуры; 13 – вентилятор; 14 – электронагреватель; 15 – фиксаторы крышки камеры; 16 – подставка под изделие; 17 – камера вакуумная. |
Рис. 1 Принципиальная схема установки контроля герметичности |
Технические характеристики
габариты рабочей камеры, м диаметр глубина |
1,4 0,89 |
рабочий объем вакуумной камеры, м3 | 1,5 |
рабочая температура в испытательной камере, оС, не более |
50 |
чувствительность контроля, г/с, не хуже: при контроле суммарной герметичности при контроле локальной герметичности, |
10-7…10-8 10-9 |
погрешность оценки величины негерметичности, не более |
± 60% |
количество жидкого азота, заливаемого в ловушку, м3 |
0,005 |
питание. В´Гц | 380´50 |
установленная мощность, кВт | 7 |
габариты установки, мм | 2550´6500´1780 |
масса установки, кг | 500 |
гарантийный срок эксплуатации, мес. | 12 |
общий ресурс, лет, не менее | 10 |
