УСТАНОВКА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ АМПУЛИЗИРОВАННЫХ СИСТЕМ ИЗДЕЛИЙ РКТ, ЗАПРАВЛЯЕМЫХ КОМПОНЕНТАМИ РАКЕТНОГО ТОПЛИВА «АМИЛ» И «ГЕПТИЛ»

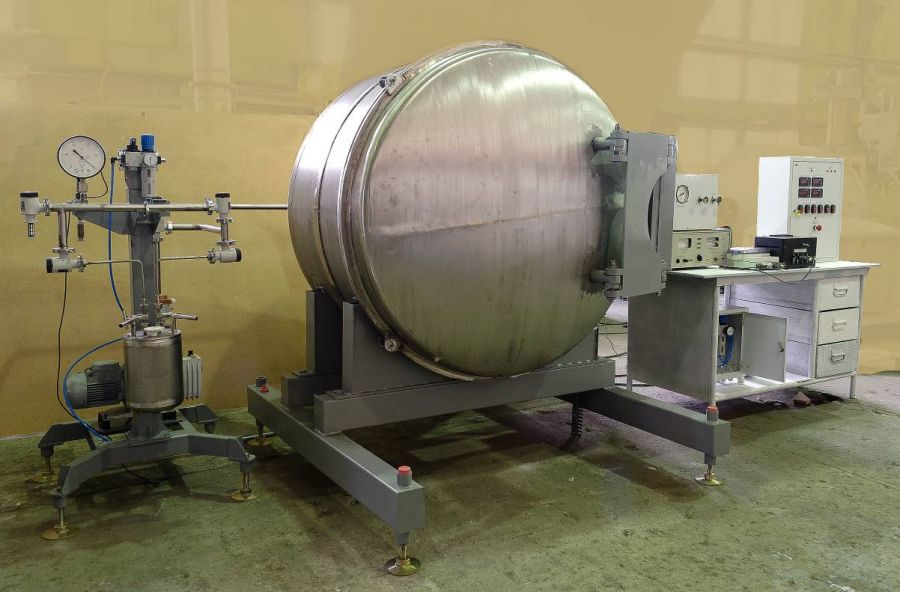

Опытный образец установки (производственный участок ОАО «НИИ «Гермес») Опытный образец установки (производственный участок ОАО «НИИ «Гермес»)
 Установка предназначена для проверки герметичности агрегатов и систем РКТ после заполнения их компонентами жидкого ракетного топлива (КРТ) и ампулизации методом накопления паров КРТ, измерением накопленного количества и оценкой величины их потока, а также для выявления негерметичных элементов испытанных агрегатов и систем.

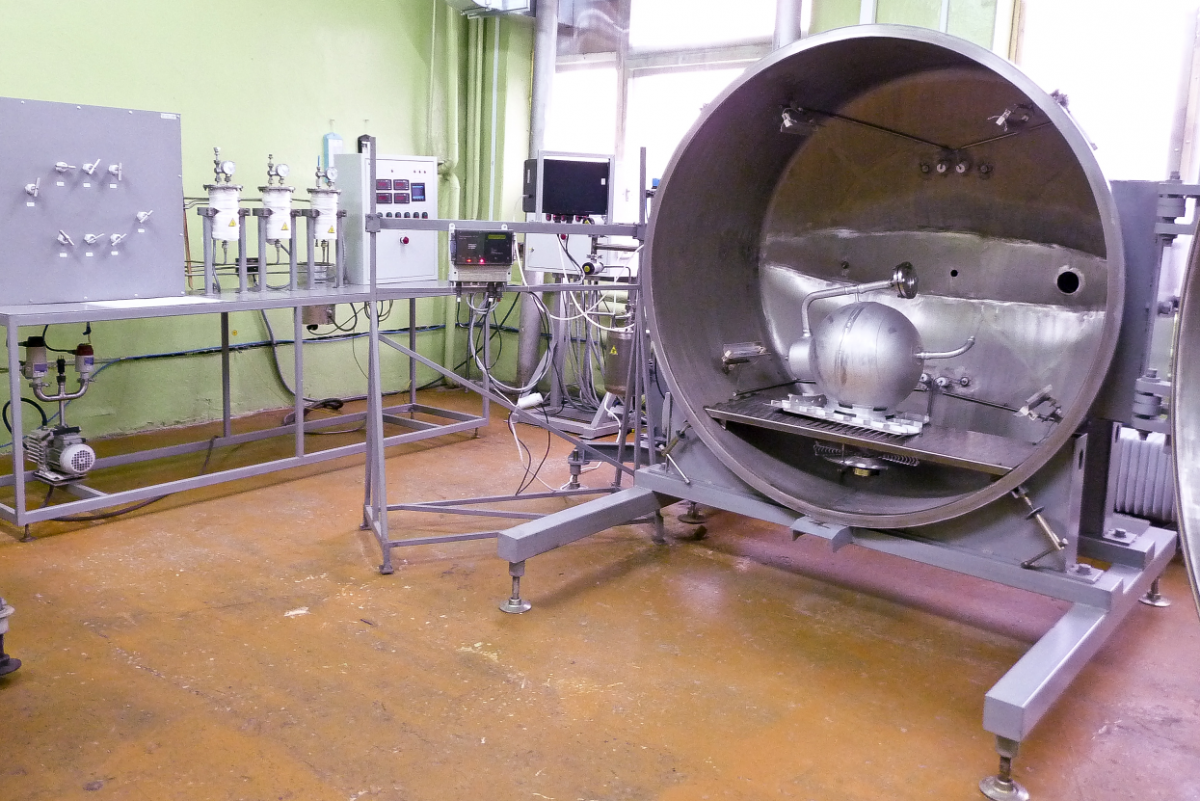

image032Внутренняя (рабочая) полость установки
Установка изготовлена в герметичном исполнении,
реализует криогенно-вакуумный метод отбора проб и
соответствует требованиям климатического исполнения УХЛ4 по ГОСТ 15150-69.

рабочие объемы, м3:

вакуумной камеры,

камер для анализа проб

камеры для хранения анализируемой пробы

1,33

0,003

0,003

рабочая температура в камерах, оС, не более 50
остаточное давление в вакуумной камере, Па 10

чувствительность контроля, г/с:

суммарной герметичности

аспирационным методом

криогенно-вакуумным методом

локальной герметичности

до 10-8

до 10-9

до 10-8

погрешность оценки величины негерметичности, %, не более

± 60

измеряемый диапазон концентрации

по амилу, мг/м3

0 - 10

0 – 0,5

по гептилу, мг/м3
питание. В´Гц 380´50
установленная мощность, кВт 7
габаритные размеры установки: 3200 х 4300х 1800
масса установки, кг 500
гарантийный срок эксплуатации, мес. 12
общий ресурс, лет, не менее 10
