УСТАНОВКА ДЛЯ ОЧИСТКИ И ОБЕЗЖИРИВАНИЯ КРУПНОГАБАРИТНЫХ ДСЕ ЖРД РАСТВОРИТЕЛЯМИ ХЛАДОН 141b, FORANE 141b, ХЛАДОН 122, ХЛАДИС ДВХ

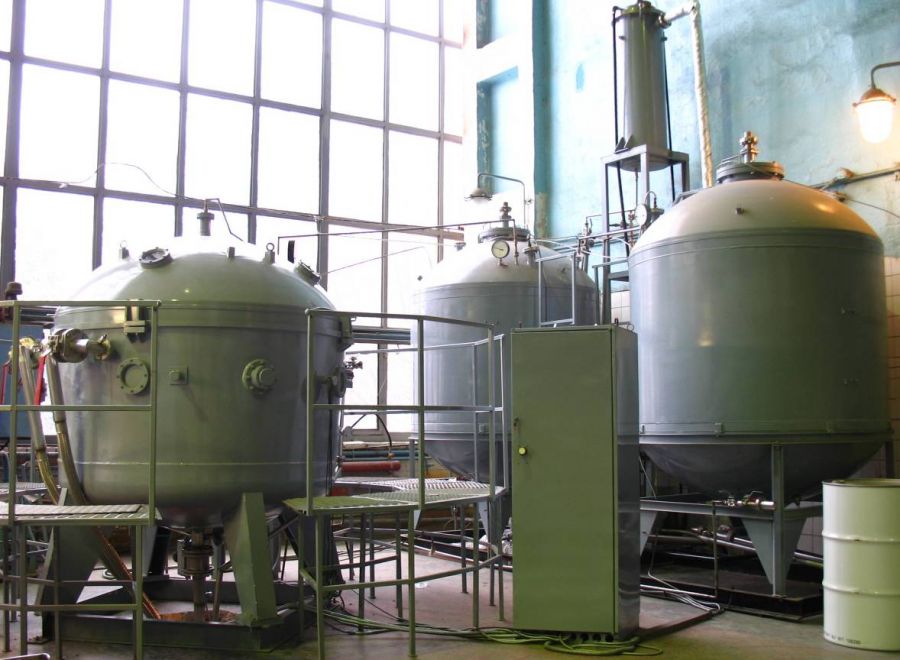

Рис. Общий вид автоматизированной установки для очистки и  обезжиривания крупногабаритных ДСЕ ЖРД растворителями  хладон 141b, хладон 122 Рис. Общий вид автоматизированной установки для очистки и обезжиривания крупногабаритных ДСЕ ЖРД растворителями хладон 141b, хладон 122
 Установка (рис. 1) предназначена для очистки и обезжиривания крупногабаритных ДСЕ ЖРД, выполнена в герметичном исполнении, состоит из 2-х моечных камер и стенда пролива, систем регенерации растворителя и рекуперации его паров.
Обработка ДСЕ в моечных камерах может производиться методами:
- заполнения ДСЕ растворителем;
- кантования ДСЕ в растворителе;
- струйной обработки поверхностей ДСЕ.
Технология очистки, обезжиривания ДСЕ ЖРД с применением растворителей, альтернативных хладону 113, нормирована отраслевыми стандартами:
- ОСТ 134-1036-2003,
- ОСТ 134-1041-2005.
Очистка производится при отсутствии атмосферного воздуха в объеме моечных камер, что обеспечивает максимально эффективное удаление загрязнений и возможность последующей рекуперации паров растворителя из ее объема.
Операции технологического цикла очистки на установке выполняется в режиме автоматического управления исполнительными механизмами по программе, задаваемой и контролируемой промышленным компьютером.
Информация о текущем состоянии всех исполнительных элементов установки (клапанов, насосов, датчиков и т.д.) и параметрах процесса в реальном времени отображается на мониторе оператора, что обеспечивает возможность эффективного контроля процесса очистки-обезжиривания.



Технические  характеристики
-       габариты очищаемых ДСЕ, мм, не более
1300×1300×850

-       объем моечной камеры, м3

-       объем емкости чистого растворителя, м3

-       объем емкости загрязненного растворителя, м3

-       объем емкости разгрузочной, м3

3,3
5
5
5

-       основные показатели чистоты очистки:

-       класс чистоты по механическим загрязнениям (ГОСТ 17216)

-       остаточное содержание жировых загрязнений, мг/м2, не более

5-6

3-10

-       эффективность рекуперации паров растворителя рабочей камеры, %, не менее 50
-       содержание органических соединений в растворителе, мг/л, не более 2-3
-       производительность блока регенерации растворителя,  кг/ч, не менее 100
-       установленная  мощность, кВт 40
