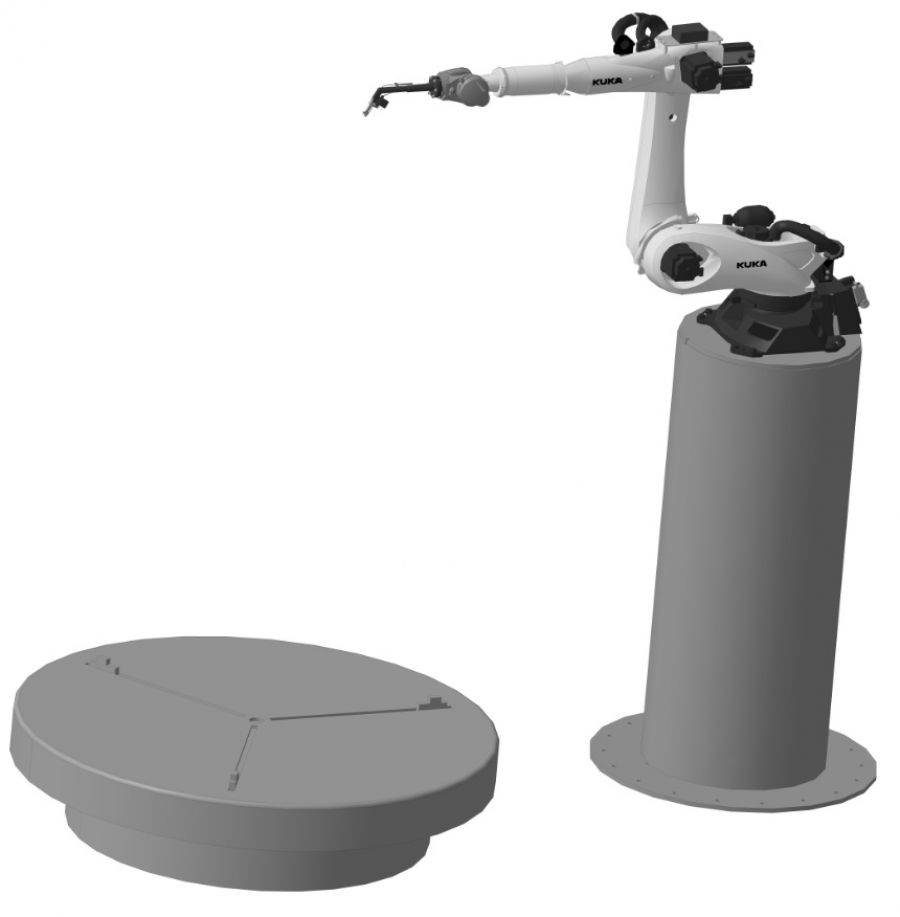

Установка предназначена для автоматизированного ультразвукового контроля крупногабаритных штампованных и раскатных кольцевых заготовок конусной и цилиндрической формы и кольцевых сварных швов, выполненных электронно-лучевой сваркой.
Состав установки:
- - колонна – манипулятор;
- - стол поворотный;
- - система управления (электрический шкаф);
- - система водоподготовки;
- - акустический блок;
- - дефектоскоп промышленный;
- - переносной пульт управления.
Технические характеристики:
| Допустимые параметры контролируемых изделий: | |
| максимальный внешний диаметр контролируемых заготовок, мм | 3200 |
| минимальный внешний диаметр контролируемых заготовок, мм | 600 |
| высота контролируемых заготовок, мм, не более | 2000 |
| масса контролируемых заготовок, кг, не более | 3000 |
| Диапазоны измерения и параметры точности: | |
| погрешность измерения координат дефектов в вертикальной плоскости или по образующей заготовки, мм |
±0,5 |
| диапазон измерения глубины залегания дефектов, мм | от 1 до 500 |
| погрешность измерения глубины залегания дефектов и непроваров, мм | ±1,0 |
| диапазон измерения угловых координат дефектов, град | от 0 до 360 |
| погрешность измерения угловых координат дефектов, угл. мин | ±1 |
| Характеристики чувствительности: | |
| чувствительность при ультразвуковом контроле заготовок: | |
| - штампованных и кованых заготовок, дефект эквивалентный искусственному отражателю (далее по тексту – ИО) диаметром, мм |
1,6 |
| - штампованных из плит заготовок, дефект эквивалентный искусственному отражателю диаметром, мм |
1,6 |
| чувствительность при ультразвуковом контроле сварных швов: | |
| - дефект, эквивалентный искусственному отражателю диаметром, мм | 1,0 |
| - разбраковка дефектов по эквивалентности искусственному отражателю диаметром, мм | 1,6; 2,0; 2,5; 3,2; 4,0 |
| погрешность измерения параметров дефекта по амплитуде, дБ | ±1,0 |
| Дополнительные характеристики: | |
| количество кулачков системы центрирования | 3 |
| тип кулачков центрирования | самоцентрирующие |
| рабочий ход кулачков системы центрирования, мм | 400 |
| торцевое биение планшайбы поворотного стола, мм, не более | 0,2 |
| радиальное биение планшайбы поворотного стола, мм, не более | 0,15 |
| Характеристики энергопотребления: | |
| рабочие напряжения, В | 380, 220 |
| потребляемая мощность, кВт | 15 |
| Массогабаритные характеристики: | |
| габариты установки (длина х ширина х высота), мм | 9500х3500х4800 |
| масса установки, т | 4,8 |
