БАРОАКВАРИУМ ДЛЯ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ С ИСПОЛЬЗОВАНИЕМ В КАЧЕСТВЕ ИНДИКАТОРНОЙ СРЕДЫ РАСТВОРИТЕЛЕЙ

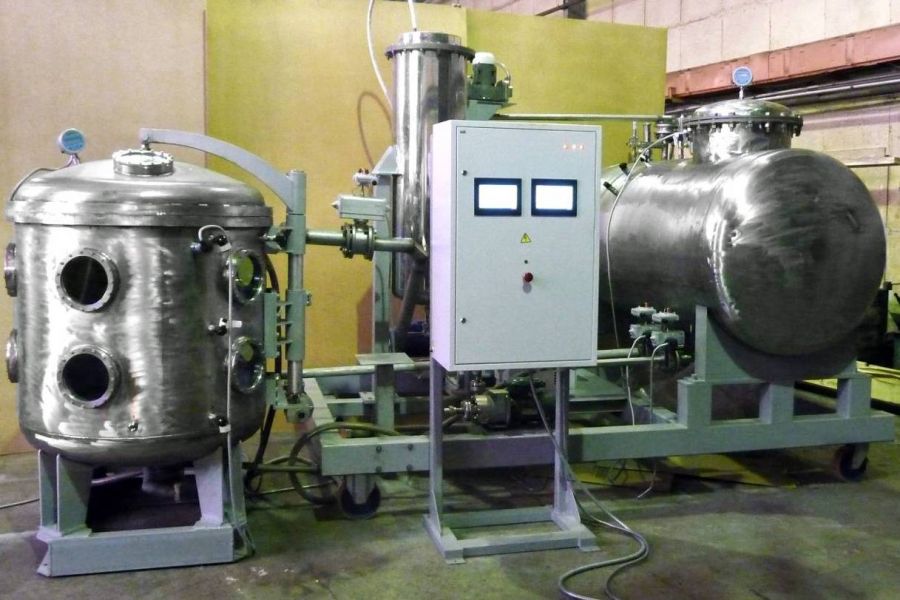

Рис.Опытный образец бароаквариума для контроля герметичности ДСЕ РКТ Рис.Опытный образец бароаквариума для контроля герметичности ДСЕ РКТ
 Установка (рис. 1) предназначена для проведения испытаний на герметичность методом бароаквариума узлов арматуры и автоматики, рулевых машин, поплавков, клапанов и т.п в качестве индикаторной среды растворителей

Технические  характеристики

Рабочий объем, м3:

-    камеры рабочей

-    емкости вспомогательной

-    емкости накопительной

1,0

1,5

0,03

-       габариты контролируемых изделий, мм, не более 500х500х500
-       достижимая чувствительность к обнаружению локальных течей, л·мкм рт.ст/с (м3·Па/с) 5·10-5 (6,65·10-9)
-       предельно-допустимое давление, подаваемое в изделие, МПа 52
-       рабочий диапазон давления в камере рабочей, МПа - 0,1…+0,06

-       габаритные размеры, мм

-    рабочей камеры

-    вспомогательного оборудования (накопительной и вспомогательной емкостей, блока рекуперации, блока подготовки воздуха, пульта управления)

1300 х 1300 х 1700

2200 х 3000 х 2500

-       уровень звуковой мощности, дБ, не более 80
-       питание, ВхГц 380х50
-       потребляемая мощность, кВт 5,5
-       площадь размещения комплекта оборудования, кв.м. 10
Другие материалы в этой категории: БЛОК ВАКУУМИРОВАНИЯ БВ-1 »
