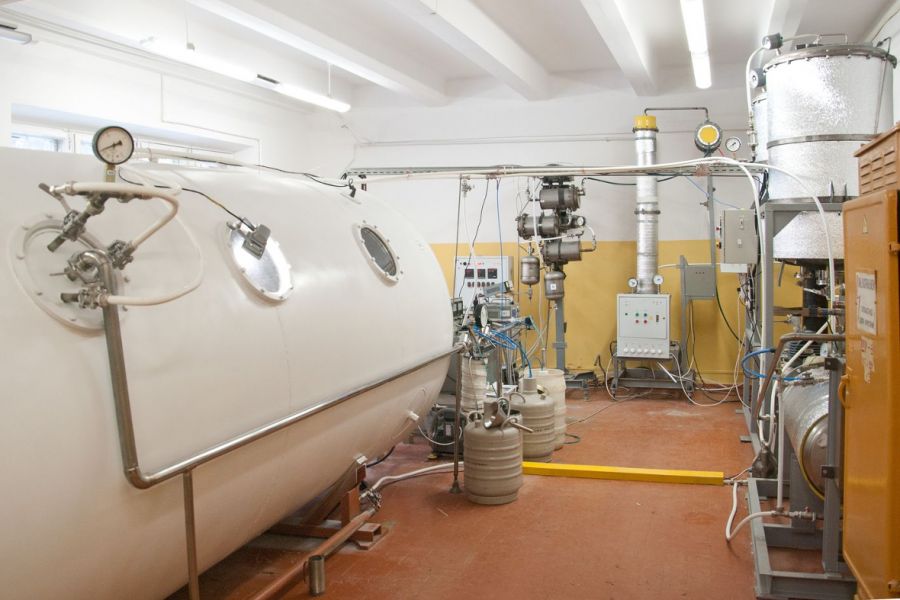

УСТАНОВКА ОЧИСТКИ, ОБЕЗЖИРИВАНИЯ И ИСПЫТАНИЙ НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ РАСТВОРИТЕЛЯМИ

 Установка предназначена для проведения на одном технологическом оборудовании совмещенных технологических операций: очистка-обезжиривание, испытание на прочность и контроль герметичности растворителями
Технические характеристики
Применяемые растворители
Объем вакуумной камеры 11 м3.
Объем имитатора топливных баков 1,2 м3.
Рабочее давление газа, жидкости в имитаторе 0,5 МПа
Методы очистки внутренней поверхности имитатора изделия: струйный, прокачки, заполнением.
Чувствительность контроля суммарной герметичности при регистрации утечки растворителя 1•10-9 г/с.
Чувствительность контроля локальной негерметичности при регистрации утечки растворителя 1•10-9 г/с.
Длительность выдержки изделия под воздействием растворителя при подготовке изделия к испытанию герметичности 90 ч.
Температура растворителя 50 °С.
Чувствительность масс-спектрометрического контроля суммарной герметичности гелием 5•10-6 л•мкм рт.ст/с.
Чувствительность масс-спектрометрического контроля локальной негерметичности гелием 1•10-4 л•мкм рт.ст/с.
Чистота растворителя по жировым загрязнениям 1...3 мг/л.
Класс чистоты по механическим частицам 5...6 по ГОСТ 17216.
Производительность блока рекуперации паров растворителя 60 л/с.
Показатели достижимой чистоты поверхностей изделий после операции очистки:
- допустимое содержание остаточных жировых загрязнений 3...5 мг/м2;
- класс чистоты 5...6 по ГОСТ 17216.
Электропитание: 380 В, 50 Гц.
Установленная мощность 36 кВт.
Площадь занимаемая установкой 66 м2.
Ширина участка 6 м.
Длина участка 11 м.
Максимальная высота установки 2,8 м.
